Wie schließt man ein NMEA 2000 Netzwerk an?

Einleitung

Sie möchten Ihren Kartenplotter, AIS, Windmesser, Echolot, Motordaten und Autopilot miteinander verbinden, ohne ein Wirrwarr von losen Kabeln pro Marke. Genau dafür ist NMEA 2000 geschaffen: ein standardisiertes Netzwerk, über das alle moderne Marineelektronik von ONWA, Garmin, Raymarine, B&G, Lowrance, Simrad, Furuno und Navico zusammenarbeiten kann.

In diesem Blog erklären wir, wie ein NMEA 2000 Netzwerk aufgebaut ist, welche Komponenten Sie benötigen und wie Sie es Schritt für Schritt selbst auf Ihrem Boot installieren.

Was ist NMEA 2000?

NMEA 2000 (oft abgekürzt als N2K) ist ein digitaler Kommunikationsstandard. Der große Vorteil: alle Geräte, die das NMEA 2000-Logo tragen, sind untereinander austauschbar. Ein ONWA GPS kann problemlos Daten an einen Raymarine Plotter, einen B&G Windmesser und einen Simrad Autopilot liefern, alles über dasselbe Kabel.

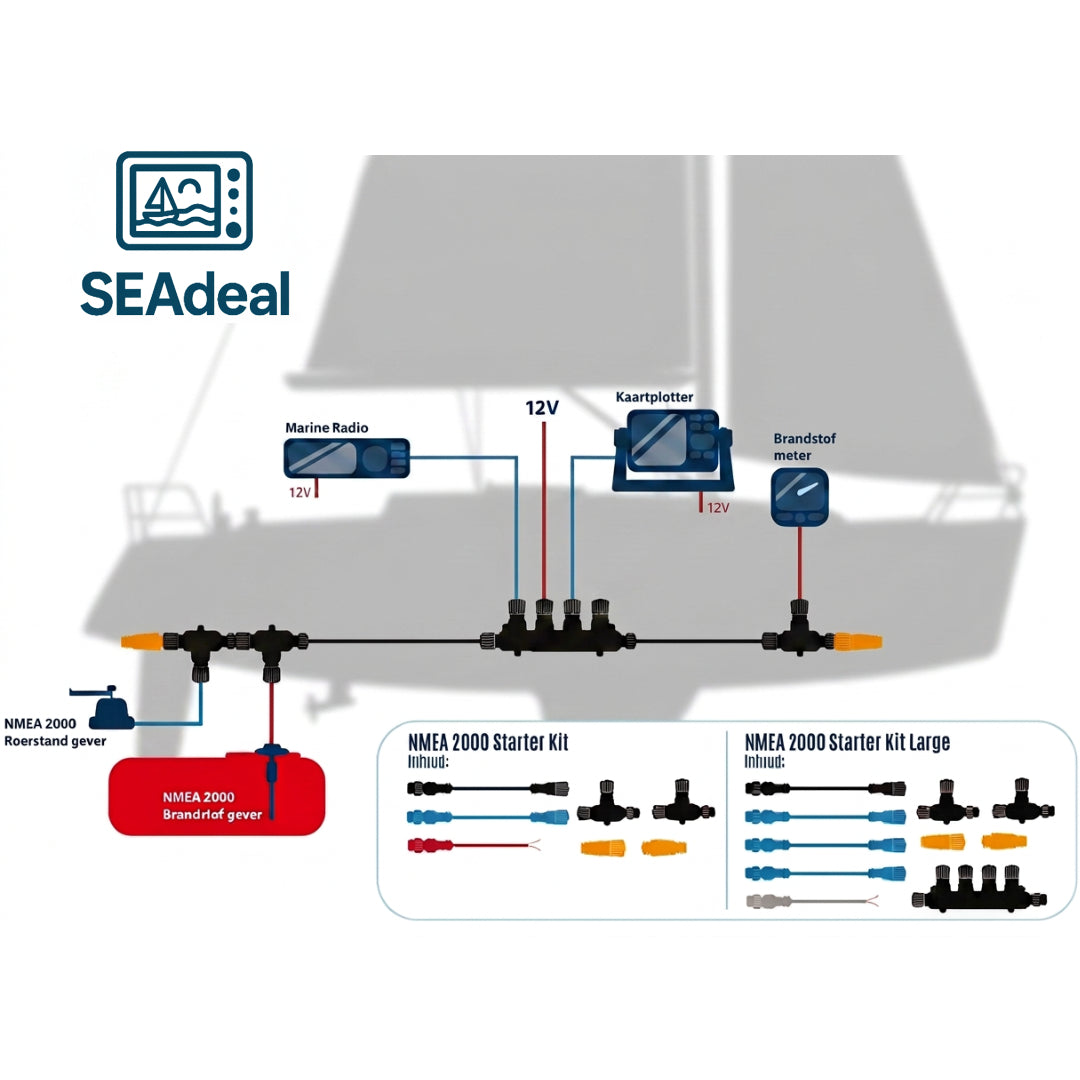

Wie ist ein NMEA 2000 Netzwerk aufgebaut?

Ein NMEA 2000 Netzwerk hat immer dieselbe Grundstruktur, unabhängig davon, ob Sie zwei oder zwanzig Geräte anschließen:

1. Backbone das Hauptkabel, das als Rückgrat durch das Boot läuft.
2. T-Verbinder Abzweigungen am Backbone, an die Sie Geräte anschließen.
3. Stichleitungen (Drop-Kabel) kurze Kabel von einem T-Verbinder zu jedem Gerät.
4. Zwei Terminatoren an jedem Ende des Backbones (Stecker & Buchse).
5. Ein abgesichertes 12V Stromkabel versorgt den Bus, irgendwo in der Mitte des Backbones.

Die Komponenten im Überblick

Backbone- und Stichleitungen

Sowohl für das Backbone als auch für die Stichleitungen verwenden Sie dasselbe Kabel mit Stecker/Buchse-Verbindern. Sie sind in Längen von 0,5 m, 1 m, 2 m, 4 m, 6 m, 8 m und 10 m erhältlich. Benötigen Sie mehr? Koppeln Sie mehrere Kabel miteinander, beachten Sie dabei jedoch die untenstehenden Maximallängen.

T-Verbinder (T-Stück)

An jeder Abzweigung zu einem Gerät befindet sich ein T-Verbinder. Haben Sie 6 Geräte an einem Ort (zum Beispiel am Steuerstand)? Dann spart Ihnen ein Multi-Port T-Verbinder mit 6 Anschlüssen viel Platz und einzelne Kupplungen.

Terminatoren

An beiden Enden des Backbones befindet sich ein Terminator (ein Abschlusswiderstand von 120 Ohm). 1x Stecker, 1x Buchse. Ohne Terminatoren reflektiert das Signal und das Netzwerk fällt aus. Dies ist der häufigste Fehler bei der Selbstinstallation.

Stromkabel

Ein NMEA 2000 Netzwerk benötigt eine Stromversorgung: ein Stromkabel mit integrierter 3A Sicherung, angeschlossen an Ihr 12V Bordnetz. Platzieren Sie dieses möglichst in der Mitte des Backbones, damit der Spannungsabfall an beiden Enden gleich ist.

Faustregeln für die Längen

Schritt für Schritt Ihr Netzwerk aufbauen

1. Planen Sie die Route des Backbones durch Ihr Boot. Ziehen Sie die Linie so gerade wie möglich von vorne nach hinten, entlang der Stellen, an denen sich Ihre Elektronik befinden wird.
2. Berechnen Sie die Kabellängen zwischen den Anschlusspunkten und wählen Sie die passenden Backbone-Stücke.
3. Platzieren Sie an jedem Anschlusspunkt einen T-Verbinder. Lieber einen T-Verbinder zu viel: eine spätere Erweiterung ist dann nur eine Frage des Einsteckens eines Stichkabels.
4. Schließen Sie jedes Gerät an mit einem Stichkabel vom T-Verbinder zum Gerät.
5. Platzieren Sie die beiden Terminatoren an den Enden des Backbones.
6. Schließen Sie das Stromkabel an eine abgesicherte 12V Gruppe an, möglichst zentral im Netzwerk.
7. Einschalten und testen. Fast jeder moderne Plotter verfügt über ein NMEA 2000 Diagnostikmenü, in dem Sie sehen, welche Geräte online sind.

Ein einfaches und erweitertes Netzwerk

Kleines Netzwerk NMEA Starter Kit (z.B. Plotter + GPS + Windmesser): enthält alles, was Sie benötigen; zwei Kabel, zwei T-Verbinder, zwei Terminatoren und ein 12V Stromkabel.

Größeres Netzwerk NMEA Advanced Kit (Motordaten, AIS, Autopilot, Tankgeber, Ruderstandgeber): wählen Sie ein Starter Kit Advanced oder stellen Sie sich ein Set mit mehreren Multi-Port T-Verbindern und längeren Backbone-Kabeln zusammen.
